3D再構築ソフト
(SRFIII)
バーチャルスライド(SRF-VS)
病理組織3次元再構築・観察ソフト
大規模画像解析
特徴
1. マニュアルトレースはほとんど不要です。カラー画像から輪郭を;自動抽出します。
2. 3D構築像をリアルタイムに回転、切断表示ができ、 さらにムービー表示が可能です。
3. TRI/SRFでの保存データを表示できます。 　

計測ＤａＴａ


　   顕微鏡連続切片画像をプリントアウトし、組織の輪郭を色サインペンで
     なぞります。スキャナで読み込み、SRF-Rへの入力画像とします。


     SRF-Rへの入力画像: 連続切片画像をプリントアウトし、
     組織の輪郭を赤サインペンでなぞったもの


マウス胚　妊娠11日齢　連続切片(Epon包埋、1μmの厚さ)の一部
埼玉医科大学　解剖学第2　比留間　民子先生　ご提供　29枚



        抽出した輪郭から生成した画像               外形のボリューム画像

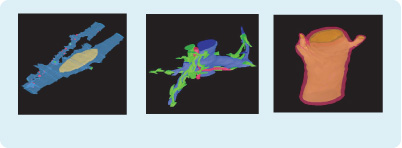

SRFでの３Ｄ構築例


ネコ視床ＶＬ核内の小脳核由来の神経終末とその周辺構造物
＜資料提供＞　東京女子医科大学
佐藤二美　先生


　 　　　　 光学顕微鏡切片画像50枚から再構築した胎児肺気管支
＜資料提供＞　秋田大学付属病院

電顕連続切片30枚から作成したラット腎・糸球体
＜資料提供＞　日本医科大学
　　　　　　　山中宣昭　温　敏　先生
入力から出力まで






ラット腸・細胞胆管と周囲血管          内膜肥厚した冠状動脈
         <資料提供>       早稲田大学               秋田大学医学部            九州大学医学部
　                          小室輝昌先生            加藤哲夫　吉野裕顕先生     中島　豊先生
