| 耳石解析 |
|
本システムは、魚類の内耳にある耳石や平衡石・魚鱗などに存在する、 同心円状の輪紋の本数と間隔を計測し、その計測データを統計処理できるようにするものです。 計測結果ファイルには、固体の体長・体重をはじめ採取場所や水温などの 情報を付加し保存することができます。 マイクロＸ線ＣＴ装置から得られた骨の断層画像から、 骨梁の３Ｄ構造をダイレクトに解析し、定量化します。 用途
 ★☆耳石日輪解析、鱗の年輪解析、成長曲線・生残曲線解析への応用 特徴

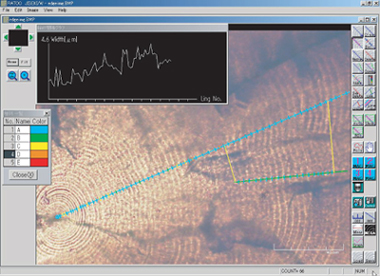

★ 輪紋間隔の自動計測と輪紋間隔のグラフ表示 計測線と輪紋との交点を自動判定し、 輪紋間隔を自動計測できます。 輪紋間隔をリアルタイムにグラフ表示しますので、 計測ミスのチェックがその場で可能です。 ★ 主計側線と副計測線 主計測線上で輪紋の見えにくい部分がある場合 は、その部分に対応する副計測線を設定できま す。 副計測線上での計測は、主計側線にマッピング されます。 副計測線で見えにくい部分がある場合は、更に 拡張し他の場所に副計測線を引くことができ ます。 ★ 広視野の耳石も計測可能 輪紋が１視野に入らない場合、顕微鏡のステージ を動かし視野を移動しながら計測できます。 デジタルスケール付きXYステージﾞとの連動も 可能です。 ★ 蛍光標識と輪紋画像の対応付け 蛍光標識画像と輪紋画像を重ね合わせ表示 できます。 蛍光標識をクリックすると対応する計測点 のデータを表示できます。 ★ 統計解析に便利なツール 専用のファイル変換ツールにより、大量の 計測データをExcel形式ファイルに統合 できます。 |

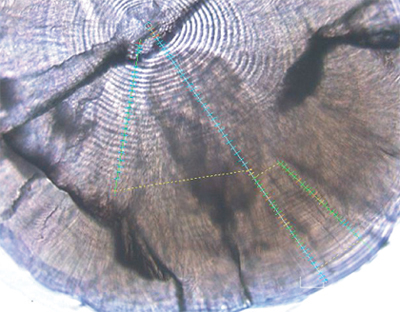

 副計測線上で入力した点は、主計測線上にマッピングされます。 輪紋間隔グラフにより、入力ミスのチェックがその場で可能です。  マイワシの耳石の計測例 （画像提供）独立行政法人 水産総合研究センター システム構成
●
標準構成  パーソナルコンピュータ カラービデオボード光磁気ディスク（MO）カラーTVカメラ 耳石日輪／魚鱗計測ソフト画像解析ソフト統計ソフト● オプション システム金属顕微鏡 デジタルスケール付きXYステージカラーデジタルプリンター専用テーブル無停電電源装置 |
